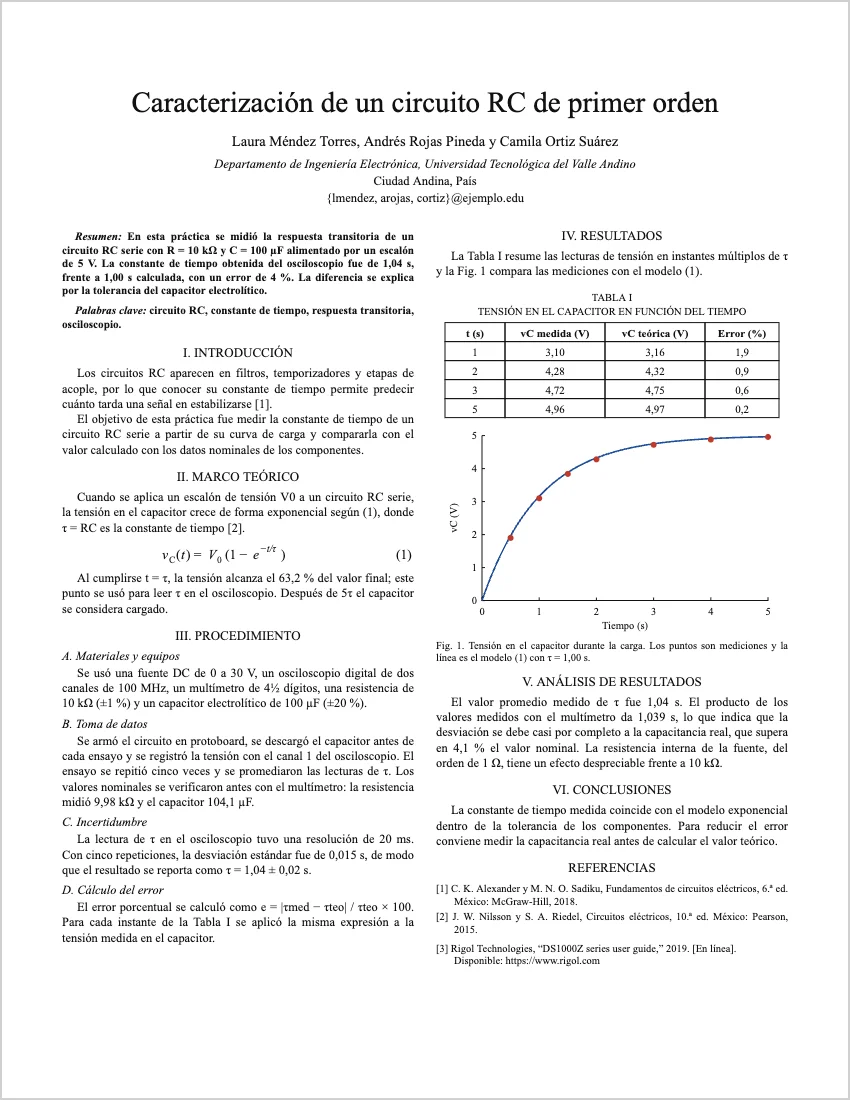

Un informe de laboratorio en formato IEEE lleva estas partes, en este orden: título, autores y afiliación, resumen (abstract), palabras clave (Index Terms), introducción, marco teórico, procedimiento o metodología, resultados, análisis o discusión, conclusiones y referencias numeradas con [n]. Se escribe a dos columnas, en Times New Roman de 10 pt, con el título en 24 pt, sobre papel carta o A4 y con los márgenes de la plantilla oficial de conferencias IEEE. Más abajo tienes la plantilla en Word lista para llenar.
Esta guía está pensada para el informe que piden en cursos de circuitos, física, electrónica, control o telecomunicaciones. La estructura es la misma de un artículo de conferencia IEEE, adaptada a una práctica: lo que el profesor quiere ver es que otra persona pueda repetir tu montaje y comprobar tus números.
Plantilla de informe IEEE en Word para descargar
Plantilla de informe de laboratorio IEEE (.docx, gratis). Trae el encabezado a una columna, el cuerpo a dos columnas, estilos para títulos de sección con numeración romana, una TABLA I de ejemplo, un pie de figura, una ecuación numerada y dos referencias de muestra. Solo reemplaza el texto de cada sección.
Si lo que necesitas es la plantilla para un paper o artículo de conferencia, usa la plantilla IEEE en Word general.
Formato de página del informe IEEE
Estos son los valores de la plantilla oficial de conferencias que publica IEEE, que es la que siguen casi todas las universidades para los informes:
| Elemento | Configuración |
|---|---|
| Papel | Carta (21,59 × 27,94 cm) o A4 (21 × 29,7 cm) |
| Márgenes | Superior 1,9 cm (0,75 in), inferior 2,54 cm (1 in), izquierdo y derecho 1,57 cm (0,62 in). Son iguales en carta y en A4. |
| Columnas | Dos columnas en el cuerpo, separadas 0,64 cm (0,25 in). Título, autores y afiliación van a una columna. |
| Fuente del texto | Times New Roman 10 pt, interlineado sencillo, justificado, sangría de primera línea |
| Título | 24 pt, centrado, sin negrita |
| Autores y afiliación | Nombres en 11 pt; afiliación y correo en 10 pt, centrados |
| Resumen y palabras clave | 9 pt en negrita; la palabra Resumen va en negrita cursiva |
| Títulos de sección | Versalitas, centrados, con número romano: I. Introducción |
| Tablas, pies de figura y referencias | 8 pt |
Fuente: Manuscript Templates for Conference Proceedings (IEEE). Si tu profesor entrega otra configuración, manda la de él. Para pasar de una a dos columnas en Word, pon el cursor después del correo del autor, ve a Disposición > Saltos > Continua y luego aplica Columnas > Dos solo a la sección nueva. En la guía de márgenes IEEE está el paso a paso con capturas.
Qué va en cada sección del informe
| Sección | Qué escribir | Extensión orientativa |
|---|---|---|
| Título | Qué se midió y en qué sistema, sin abreviaturas | 8 a 15 palabras |
| Autores y afiliación | Nombres completos, programa, universidad, ciudad y correo | 3 a 5 líneas |
| Resumen | Objetivo, método, resultado principal con su valor y conclusión | 150 a 250 palabras |
| Palabras clave | Términos técnicos en orden alfabético | 3 a 6 términos |
| I. Introducción | Contexto, problema y objetivo de la práctica | 1 a 3 párrafos |
| II. Marco teórico | Ecuaciones y modelos que vas a comparar, con su cita | 2 a 4 párrafos |
| III. Procedimiento | Equipos con modelo y resolución, montaje y pasos seguidos | 2 a 4 párrafos y un esquema |
| IV. Resultados | Tablas, gráficas y valores obtenidos, sin interpretarlos todavía | Según los datos |
| V. Análisis | Comparación con la teoría, error porcentual y causas | 3 a 5 párrafos |
| VI. Conclusiones | Respuesta al objetivo, con números | 3 a 5 oraciones |
| Referencias | Fuentes citadas, en orden de aparición | 3 a 8 entradas |
Tres detalles que marcan la diferencia al calificar. El resumen no lleva citas ni referencias a figuras, porque se lee aparte del documento (en esta guía de resumen hay ejemplos). El procedimiento se redacta en pasado e impersonal («se midió», «se conectó»), no como copia de la guía en imperativo. Y el análisis explica por qué los datos se alejan de la teoría: tolerancia de componentes, resistencia interna de la fuente, carga del instrumento o resolución de la lectura.
Niveles de título
Las secciones principales usan números romanos en versalitas y centrados (I. Introducción). Las subsecciones usan letra mayúscula y cursiva, alineadas a la izquierda (A. Montaje experimental). Si necesitas un tercer nivel, usa un número con paréntesis en cursiva al inicio del párrafo: 1) Calibración:. La lógica completa está en estructura de un paper IEEE.
Cómo numerar figuras, tablas y ecuaciones
Figuras
El pie va debajo de la figura, en 8 pt, y empieza con la abreviatura y un punto: Fig. 1. Tensión en el capacitor durante la carga. En el texto escribe «la Fig. 1»; si la oración empieza con la figura, escribe la palabra completa: «Figura 1 muestra…». Las gráficas deben tener ejes con magnitud y unidad, por ejemplo «Tiempo (s)». Más detalles en imágenes en IEEE.
Tablas
La tabla se numera con números romanos y su título va encima, centrado y en versalitas: primero la línea TABLA I y debajo el título, por ejemplo VALORES MEDIDOS DE LA CONSTANTE DE TIEMPO. En el texto se cita como «la Tabla I». Las unidades van en el encabezado de cada columna, no repetidas en cada celda. Revisa cómo insertar tablas en IEEE para los bordes y las notas.
Ecuaciones
Cada ecuación va en su propia línea, centrada, con el número entre paréntesis alineado al margen derecho de la columna:
vC(t) = V0 (1 − e−t/RC) (1)
Las variables van en cursiva y se definen justo después de la ecuación, con sus unidades. En el texto se cita como «según (1)» y, al comienzo de una oración, como «La Ec. (1)». En la plantilla, el estilo de ecuación ya trae una tabulación centrada y otra derecha para que el número quede en su sitio.
Ejemplo de sección de resultados
IV. Resultados
La Tabla I resume la tensión en el capacitor medida en instantes múltiplos de la constante de tiempo, y la Fig. 1 compara esas mediciones con el modelo (1). El promedio de cinco ensayos dio τ = 1,04 ± 0,02 s, frente a 1,00 s calculado con los valores nominales de R = 10 kΩ y C = 100 µF.
TABLA I
Tensión en el capacitor en función del tiempo
| t (s) | vC medida (V) | vC teórica (V) | Error (%) |
|---|---|---|---|
| 1 | 3,10 | 3,16 | 1,9 |
| 2 | 4,28 | 4,32 | 0,9 |
| 3 | 4,72 | 4,75 | 0,6 |
| 5 | 4,96 | 4,97 | 0,2 |
Fig. 1. Tensión en el capacitor durante la carga. Los puntos son mediciones y la línea es el modelo (1).
Fíjate en lo que tiene y en lo que no tiene. Tiene el resultado principal con su incertidumbre, las unidades en el encabezado de la tabla y una remisión a cada tabla y figura antes de que aparezcan. No tiene todavía explicaciones de por qué hay un 4 % de diferencia: eso va en la sección de análisis.
Referencias en el informe
Las fuentes se numeran en el orden en que las citas por primera vez, y la cita en el texto es el número entre corchetes: «como se muestra en [2]». La lista final no va en orden alfabético. Ejemplos de lo que más aparece en un informe de laboratorio:
[1] C. K. Alexander y M. N. O. Sadiku, Fundamentos de circuitos eléctricos, 6.ª ed. Ciudad de México, México: McGraw-Hill, 2018.
[2] A. Autor, B. Autor y C. Autor, “Título del artículo,” Abrev. de la Revista, vol. 10, no. 2, pp. 100–110, 2024, doi: 10.xxxx/xxxxx.
[3] Texas Instruments, “LM741 operational amplifier,” hoja de datos, 2015. [En línea]. Disponible: https://www.ti.com/product/LM741
Para cada tipo de fuente tienes una guía con más casos: cómo citar libros en IEEE, cómo citar artículos de revista en IEEE, cómo citar informes técnicos y la lista general de referencias IEEE.
Errores comunes en un informe IEEE
| Error | Cómo corregirlo |
|---|---|
| Todo el informe a una columna | Deja a una columna solo título y autores; el resto a dos columnas con salto de sección continuo |
| Título de la tabla debajo o con número arábigo | TABLA I encima, en romanos y versalitas |
| Pie de figura encima o escrito «Figura 1:» | Debajo y con el formato Fig. 1. |
| Citas con autor y año (Pérez, 2020) | Número entre corchetes [1] según orden de aparición |
| Referencias en orden alfabético o en formato APA | Orden de aparición y formato IEEE: iniciales antes del apellido, título entre comillas |
| Resultados sin unidades o con ocho decimales | Unidades en el encabezado y cifras acordes con la resolución del instrumento |
| Procedimiento copiado de la guía en imperativo | Redáctalo en pasado impersonal e incluye marca y modelo de los equipos |
| Conclusiones que repiten el resumen | Responde al objetivo con los valores obtenidos y el error |
Preguntas frecuentes
¿El informe de laboratorio IEEE se escribe en inglés?
No es obligatorio. Se escribe en el idioma del curso, y los rótulos se adaptan: Resumen, Palabras clave, TABLA I y Referencias. La abreviatura Fig. se mantiene igual. Algunas universidades piden además el abstract en inglés; en ese caso va justo después del resumen en español.
¿Cuántas páginas debe tener un informe IEEE?
Lo habitual en un informe de laboratorio es de 3 a 6 páginas a dos columnas, sin contar anexos. Las conferencias IEEE suelen limitar los artículos a 6 u 8 páginas, así que ese rango es una buena referencia si el profesor no fija un límite.
¿Puedo usar la plantilla oficial de IEEE en lugar de esta?
Sí. La oficial está en inglés, pensada para artículos de conferencia y trae texto de instrucciones que debes borrar antes de entregar. Esta versión conserva el mismo tamaño de página, márgenes, columnas y fuentes, pero ya viene en español y con las secciones de un informe de laboratorio.
Para el resto del estilo (citas, tipos de fuente y formato de artículos), consulta la guía completa de normas IEEE.
